ドローン・レーザー計測を使った区画設計｜誤差を減らす発注方法
区画の再配置や台数最大化では、現況寸法の誤差が仕上がりと安全性を左右します。
本稿はドローン空撮／地上レーザー（LiDAR）／RTKの使い分け、誤差補正、成果物の渡し方まで、実務で迷わない手順をまとめました。
最終更新：

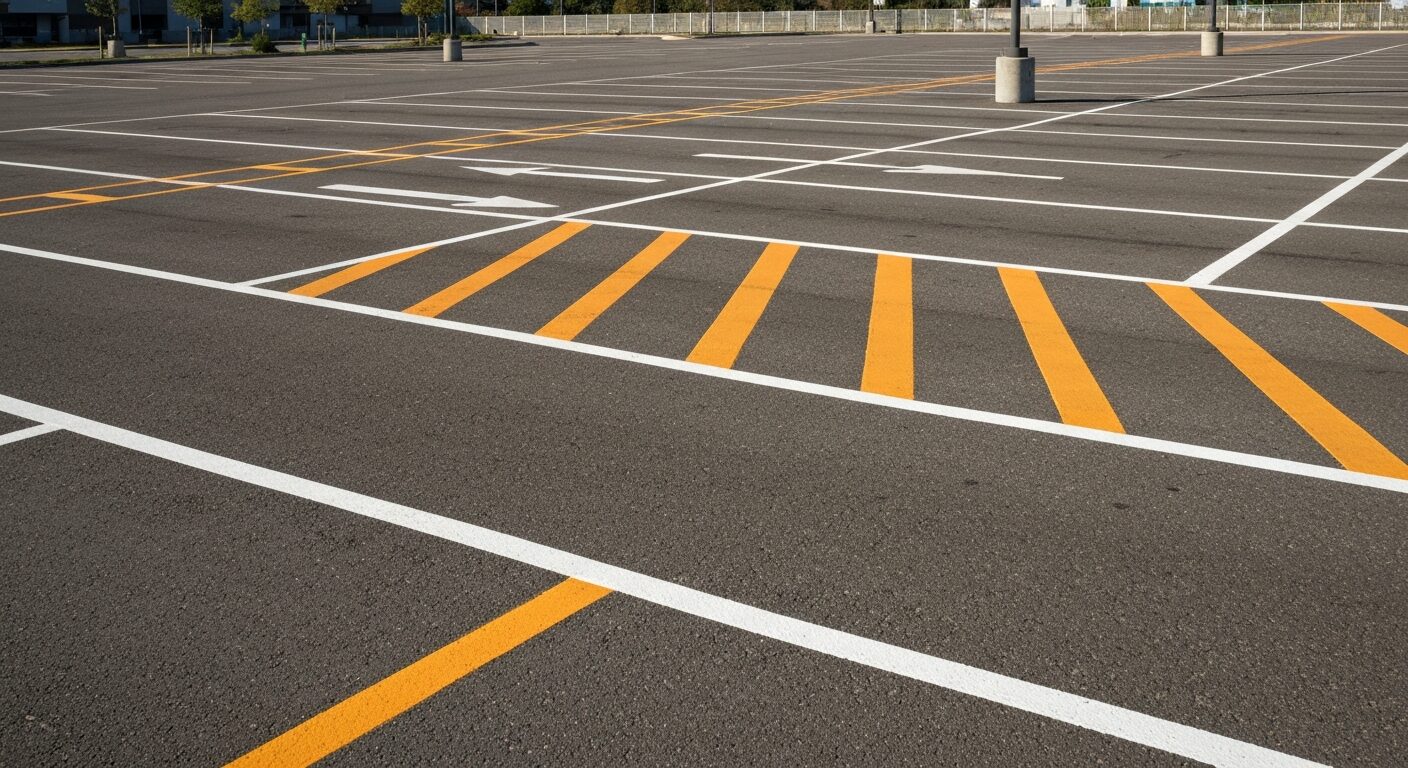

POINTなぜ高精度計測が必要か
台数最大化の限界を押し上げる
数十センチの誤差で1〜2台の増減が生じます。既存の縁石・柱・スロープを正確に把握するほど最適解に近づきます。
法規・安全余裕の担保
車路幅・見通し・歩行帯の安全余裕を確実に計上。後戻りコストを抑えます。
施工指示の明確化
基準点（BM）・座標表があると、夜間でも迅速・正確に墨出しが可能です。

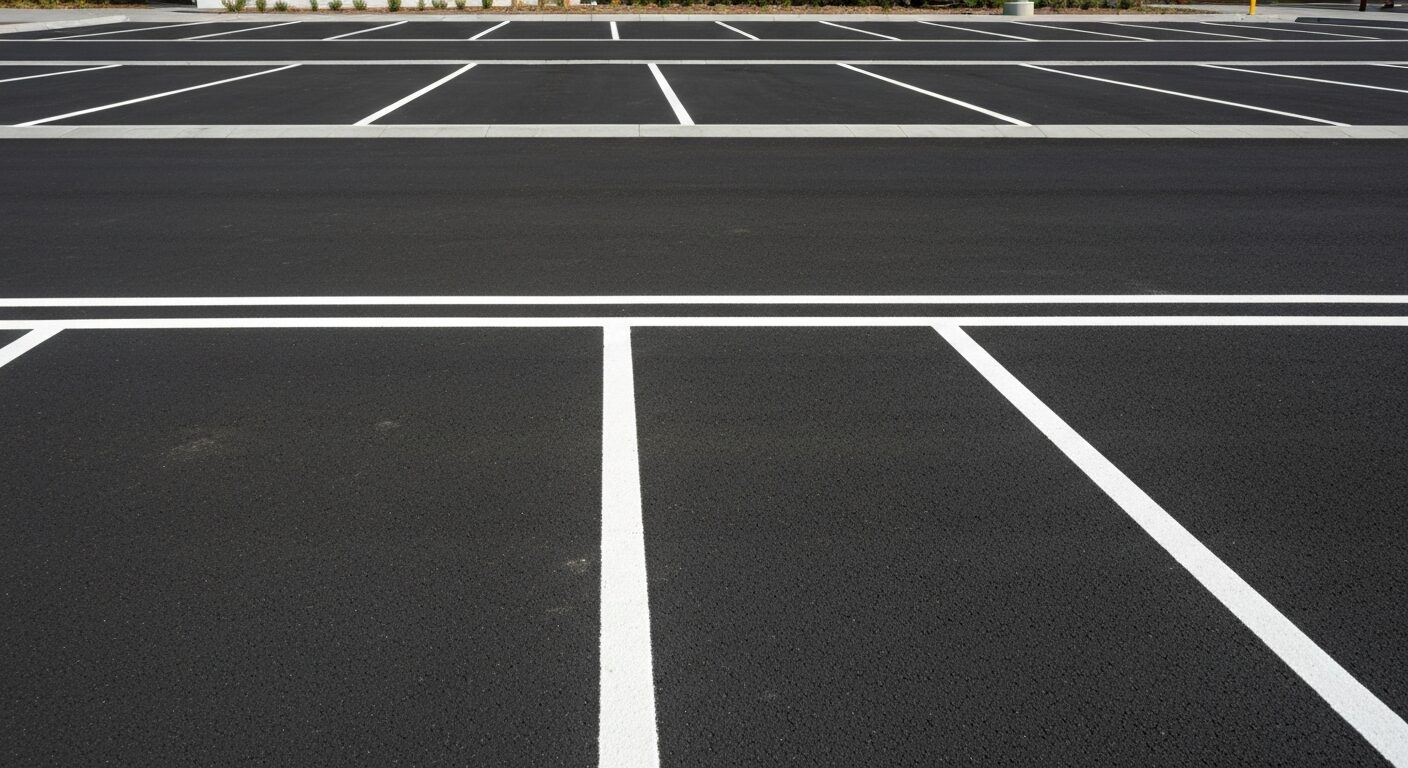

SELECT計測方式の使い分け（ドローン／LiDAR／RTK）
| 方式 | 得意領域 | 精度の目安 | 留意点 |
|---|---|---|---|
| ドローン空撮（SfM） | 広い平場・屋外駐車場の俯瞰 | 数cm〜数十cm（GCP活用で向上） | 飛行許可・電線・風。屋根下は不可。 |
| 地上LiDAR（レーザースキャン） | 屋根下・立体・柱・段差の形状取得 | 数mm〜数cm | 反射/吸収面のノイズ。設置位置計画が肝。 |
| GNSS RTK | 基準点・境界・レイアウト基準線の座標化 | 数cm | 天空率・マルチパスの影響。補正環境が必要。 |
実務では「ドローン+GCP」×「要所のLiDAR」×「RTKでBM固定」のハイブリッドが効率と精度の両立に有効です。

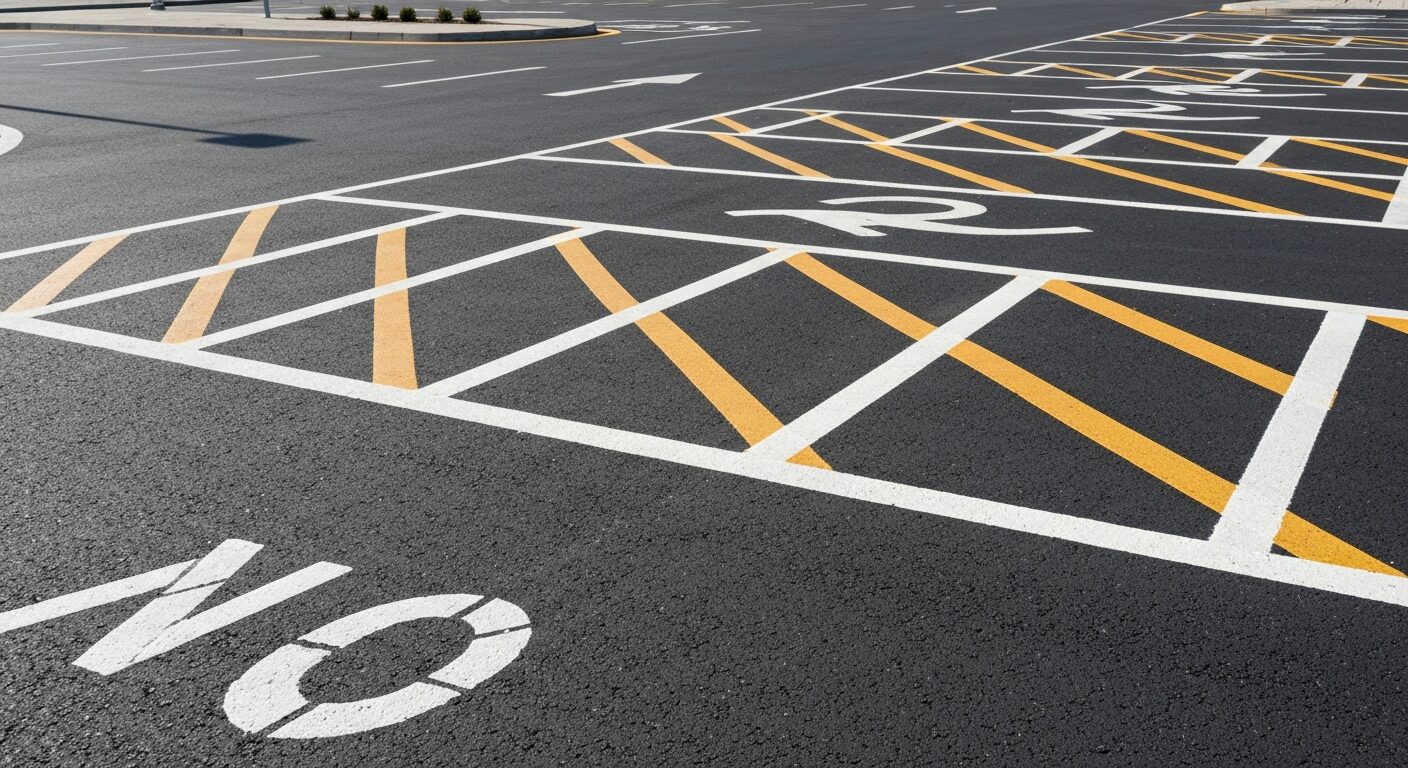

FLOW実務ワークフローと発注チェック
- 要件整理：台数目標／優先区画（来客・EV・身障者）／歩車分離の方針
- 計測計画：使用機材・GCP配置・スキャン位置・交通規制の要否
- 計測実施：ドローン撮影→LiDAR走査→RTKでBM・境界取得
- 処理：SfM合成／点群整備／不要物除去→CADトレース
- 設計：法規・動線検証→レイアウト案（A/B）→合意形成
- 納品：DXF/SVG/PDF、座標表、墨出し基準点図
発注時に伝えるチェック項目
- 対象面積／階層／屋根の有無
- 境界確定の要否（測量図の有無）
- 飛行許可の状況／撮影可能時間帯
- レイアウトの優先度（台数・安全・誘導・EV）

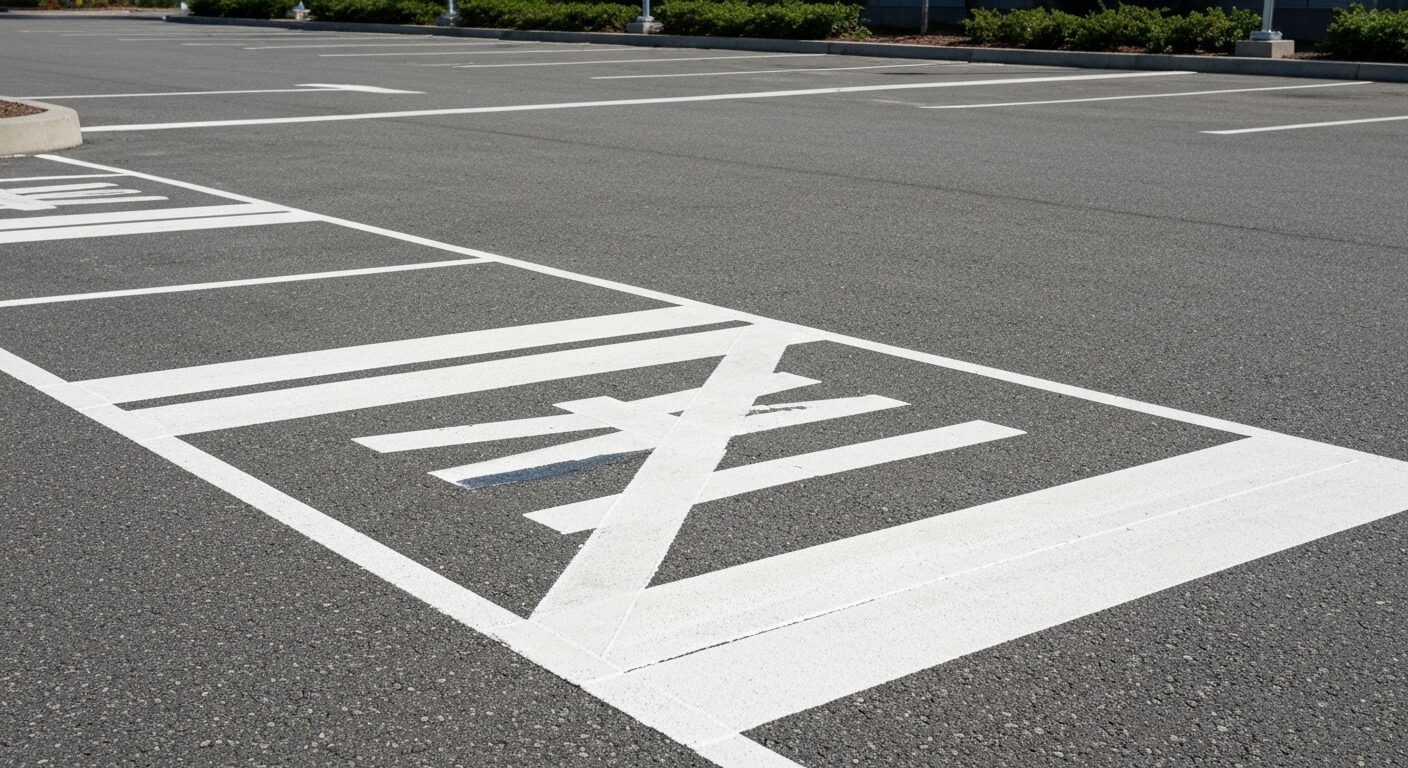

QUALITY誤差要因と補正のコツ
主な誤差要因
- レンズ歪み／低高度・斜め撮影
- GCP不足・配置の偏り
- GNSSマルチパス（建物・樹木）
- 点群のノイズ（反射・水たまり・車両）
補正のコツ
- GCPを四隅＋中央に配置し、検証点で独立評価
- RTKでBMを複数確保、座標系を明示
- 点群整備時に地物分類（縁石・柱・車両）
- 仕上げはCADで交点合わせと実寸検証
区画線の実施工幅（ローラー・吹付けの広がり）も数mm〜cmの差を生むため、図面は内法基準で指示しましょう。
DATA成果物：図面・座標・データ形式
| 成果物 | 用途 | 形式 | 備考 |
|---|---|---|---|
| レイアウト図 | 承認・発注・施工指示 | DXF/DWG、PDF、SVG | 縮尺・線種・色凡例を統一 |
| 座標表・基準点図 | 現場の墨出し・復旧 | CSV、PDF | 基準点名・XY（＋Z）・備考 |
| オルソ画像／点群 | 将来の改修・追加設計 | GeoTIFF、LAS/LAZ、PLY | 座標系・単位・解像度を記載 |
DXFSVGPDF
CSV座標GeoTIFFLAS
COST費用・所要時間の目安
| 内容 | 仕様例 | 目安費用（税別） | 所要 |
|---|---|---|---|
| ドローン計測（3,000〜10,000㎡） | GCP設置・オルソ作成 | ¥180,000〜¥380,000 | 半日〜1日 |
| 地上LiDARスキャン（立体1フロア） | 点群整備・簡易モデリング | ¥200,000〜¥450,000 | 半日〜1日 |
| RTK基準点・座標表作成 | BM×3点＋境界主要点 | ¥80,000〜¥160,000 | 半日 |
| 区画レイアウト設計 | A/B案・台数最大化検証 | ¥120,000〜¥240,000 | 3〜5営業日 |
※規模・障害物・許可申請の有無で変動。正式見積は写真・図面・地番情報で算出します。
よくある質問
飛行許可は必要？屋根付きでも対応できますか？
屋外は空域により許可が必要です。屋根下や立体は地上LiDAR＋RTKで対応します。
図面はどの形式で受け取れますか？
DXF/DWG・PDF・SVGに加え、基準点のCSV座標をお渡しします。座標系も明記します。
台数を最大化したいのですが、法規上の注意は？
最小車路幅・歩車分離・見通しを確保し、安全余裕を削りすぎない設計が前提です。案件ごとに検証します。
